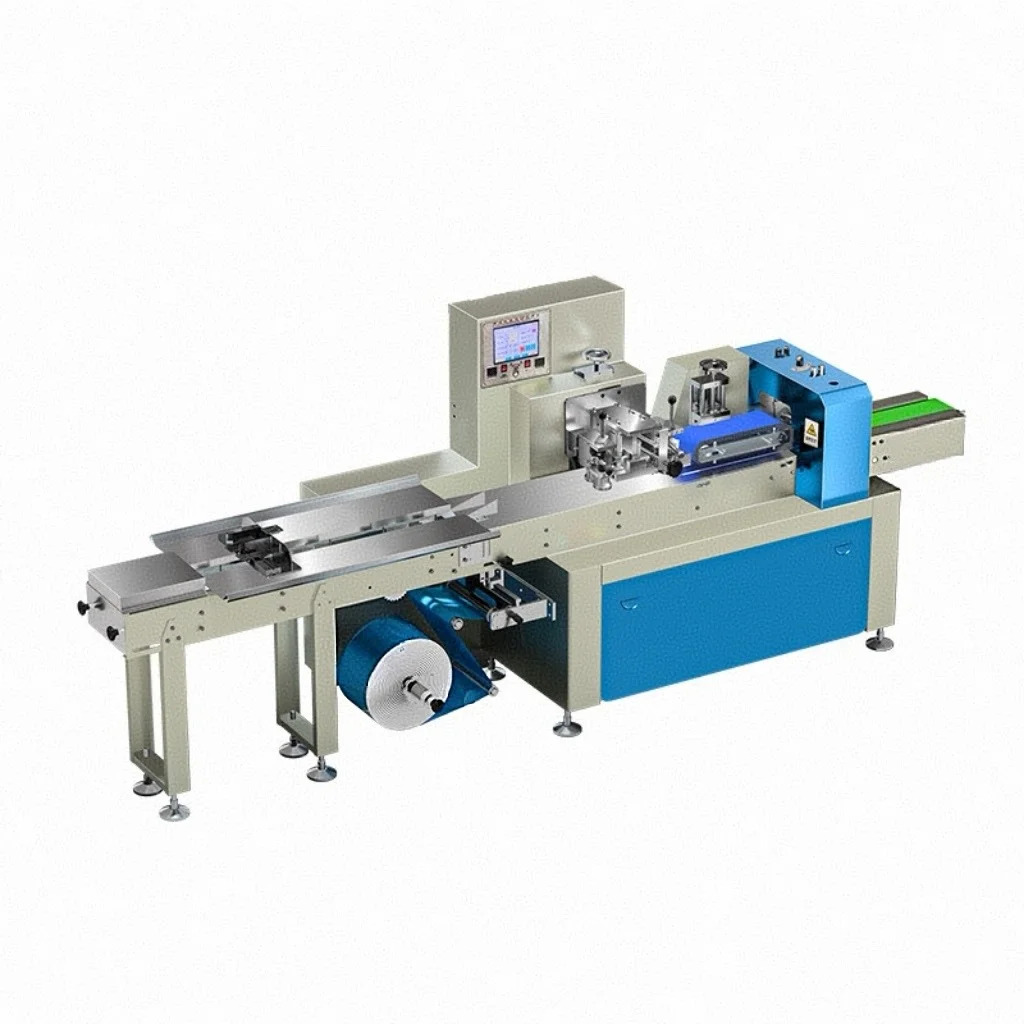

Mesin Pembungkus Aliran Horizontal Kecepatan Tinggi Seri HFFS HYS
Seri Mesin Pembungkus Aliran Horizontal HYS HFFS menawarkan pembungkusan produk padat individu yang otomatis dan berkecepatan tinggi. Menggunakan sistem penggerak frekuensi ganda/tiga dengan registrasi fotosel sensitivitas tinggi dan rahang pemotong rotari, pengemas horizontal ini membentuk profil pembungkus kantung bantal yang kokoh. Sangat cocok untuk biskuit, kue, sabun hotel, bagian perangkat keras, tisu basah, dan masker wajah medis.
Demo Video Langsung
Saksikan sistem pembungkus aliran horizontal HYS HFFS beroperasi. Demonstrasi ini menampilkan pemuatan bahan otomatis, penyegelan presisi, dan pemotongan kecepatan tinggi yang tersinkronisasi.
Video Pengoperasian Pembungkus Aliran Horizontal HYS HFS-350
Video ID: GsRNPdcH88c | Klik untuk memutar video demonstrasi YouTube

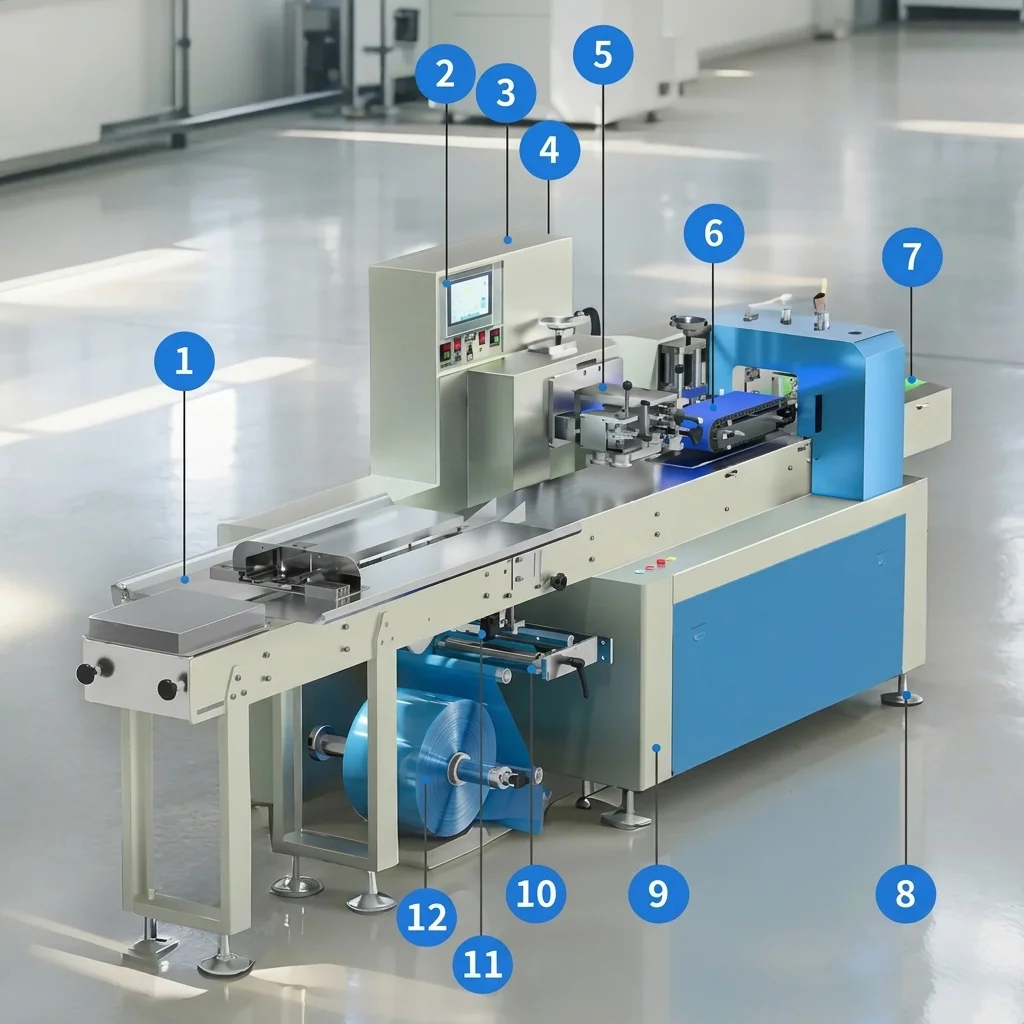

Analisis Struktur Produk
Tata Letak Ringkas & Jelas
Mesin segel bentuk horizontal seri HFS menampilkan struktur yang sangat teratur yang dirancang untuk operasi pengemasan efisiensi tinggi, pembersihan rutin, dan perawatan cepat. Jelajahi komponen fungsional utama di bawah ini.
1. Permukaan Kerja
Meja pengumpan stainless steel kelas tinggi untuk pemuatan produk yang mulus dan higienis.
2. Layar Kontrol Sentuh
Layar sentuh PLC interaktif yang menampilkan kecepatan, panjang kantung, dan parameter secara real-time.
3. Kotak Listrik Terintegrasi
Kabinet kontrol pusat yang menampung sirkuit canggih dan sekering keselamatan.
4. Sakelar Daya
Sakelar daya utama berorientasi keselamatan untuk menghidupkan/mematikan dengan cepat.
5. Roda Embossing Penyegel Panas
Roda pemanas membujur untuk menerapkan tekanan dan menyegel sirip belakang film.
6. Area Pemotongan Penyegel Ujung
Rahang penyegel ujung rotari dan pisau terintegrasi untuk menyegel dan memotong kantung secara bersih.
7. Sabuk Konveyor Pengeluaran
Konveyor sabuk keluar otomatis untuk mengangkut produk yang dikemas ke meja pemilahan.
8. Roda Swivel
Roda kastor tugas berat dengan rem keselamatan untuk relokasi dan penempatan yang mudah.
9. Pelat Dasar
Pelat dasar peredam getaran yang kokoh yang menopang seluruh struktur mesin.
10. Poros Inti Tabung Kertas Membran
Poros rol film mengembang yang mengunci inti tabung film dengan aman di tempatnya.
11. Sensor Kursor
Sensor fotolistrik presisi yang melacak tanda warna film untuk panjang kantung yang presisi.
12. Pembuat Kantung
Kerah pembentuk kantung terlas presisi untuk membentuk film datar menjadi selongsong tabung.
Sistem Pengumpanan Film Atas vs. Bawah
Tata letak pembungkus aliran mana yang sesuai dengan kebutuhan produksi Anda?
Sistem Pembungkus Aliran Horizontal (HFFS) menggunakan dua arsitektur pengumpanan film yang berbeda. Memilih antara jalur film terpasang di atas (tarik ke atas) dan terpasang di bawah (tarik ke bawah/terbalik) menentukan kesesuaian dengan berat produk, konsistensi bentuk, dan sifat permukaan.

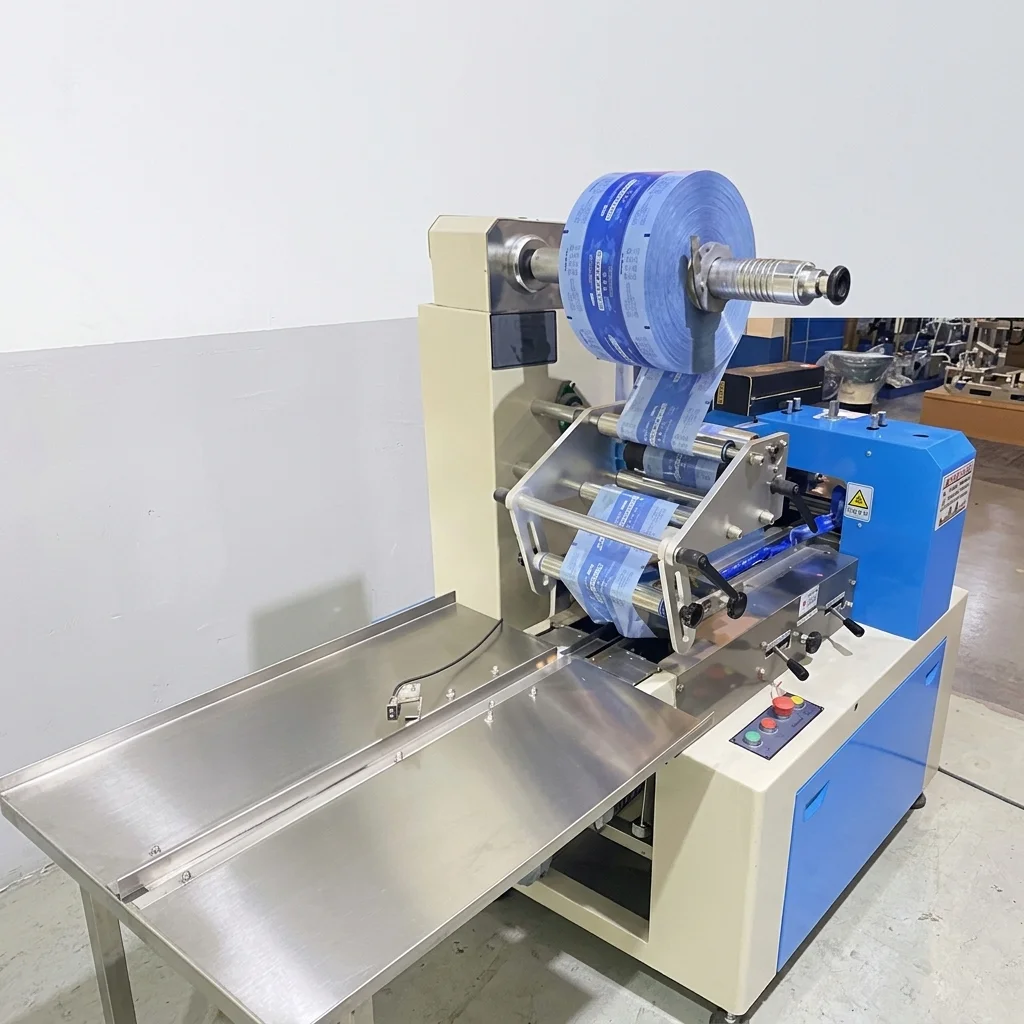

Pengumpanan Film ke Atas (Terpasang di Atas)
Terbaik untuk Produk Lebih Berat & Teratur
- Definisi: Rol film pengemas ditempatkan di atas bidang acuan horizontal konveyor pengumpan.
- Penanganan Material: Sangat cocok untuk produk dengan bentuk teratur, baik bahan padat lunak maupun keras.
- Pemasukan: Paling cocok untuk kemasan barang tunggal (satu buah per kantung).
- Konsistensi: Produk tidak boleh lengket, tetapi dapat mengandung komponen cairan dengan aman.
- Ideal untuk: Buah-buahan, baki kabel elektronik, bagian perangkat keras, peralatan dapur, kebutuhan sehari-hari.

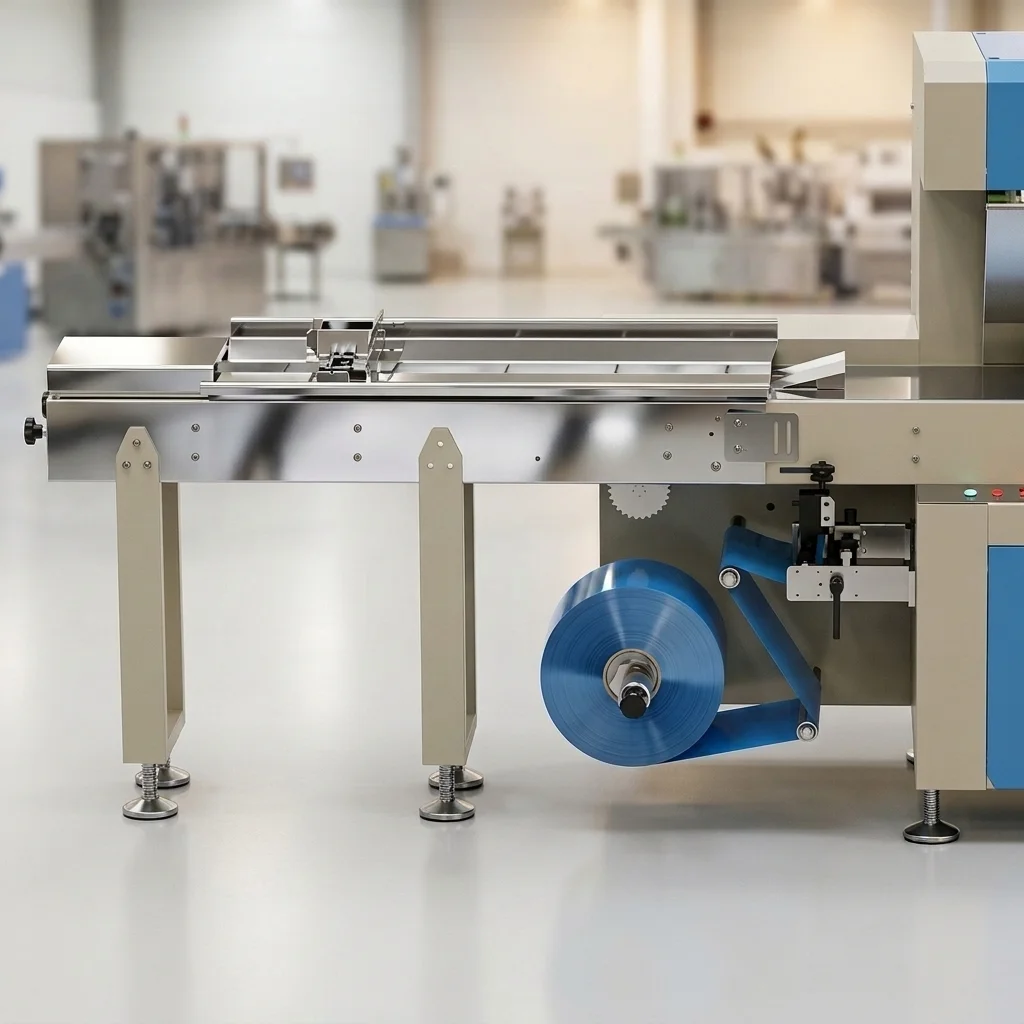

Pengumpanan Film ke Bawah (Terpasang di Bawah)
Terbaik untuk Produk Ringan & Tidak Teratur
- Definisi: Rol film pengemas ditempatkan di bawah bidang acuan horizontal konveyor pengumpan (Pembungkusan terbalik).
- Penanganan Material: Ideal untuk produk bentuk tidak teratur. Produk lunak dan gembur umumnya tidak cocok untuk pengumpanan atas langsung.
- Multi-kemasan: Mengemas beberapa barang secara bersamaan dalam satu kantung (pengemasan kelompok multipack) dengan mudah.
- Konsistensi: Produk bisa lengket dan memiliki konsistensi cairan/saus.
- Ideal untuk: Makanan roti, kue kering, mainan lunak, barang toko serba ada, barang curah.
Fitur Teknik Utama
Penggerak Frekuensi Ganda
Kontrol konversi frekuensi ganda atau tiga memungkinkan pengaturan panjang kantung dipotong secara instan tanpa penyesuaian manual, menghemat waktu dan film.
Mata Fotosel Sensitif
Pelacakan warna tanda mata fotolistrik sensitivitas tinggi memastikan posisi penyegelan presisi dan mencegah pergeseran pembungkusan.
Kontrol PID Independen
Pengontrol suhu digital PID terpisah mengelola rahang sirip dan rotari secara individual, memastikan segel rapat pada berbagai bahan.
Sistem Diagnosis Mandiri
Diagnosis kegagalan otomatis menampilkan log kesalahan yang presisi pada konsol layar sentuh digital, membuat pemecahan masalah menjadi cepat dan sederhana.
Matriks Spesifikasi Teknis
| Parameter Spesifikasi | Model HFS-260 | Model HFS-350 | Model HFS-450 |
|---|---|---|---|
| Lebar Film Maksimal | 260 mm | 350 mm | 450 mm |
| Batas Panjang Kantung | 65 - 200 mm (Dapat Dikustomisasi) | 65 - 200 mm (Dapat Dikustomisasi) | 65 - 300 mm (Dapat Dikustomisasi) |
| Batas Lebar Kantung | 25 - 110 mm (Dapat Dikustomisasi) | 25 - 150 mm (Dapat Dikustomisasi) | 50 - 200 mm (Dapat Dikustomisasi) |
| Batas Tinggi Pengemasan | 5 - 45 mm (Dapat Dikustomisasi) | 5 - 50 mm (Dapat Dikustomisasi) | 10 - 80 mm (Dapat Dikustomisasi) |
| Kecepatan Pengemasan | 20 - 250 kantung/menit | 20 - 250 kantung/menit | 20 - 250 kantung/menit |
| Ketebalan Film yang Cocok | 0.03 - 0.06 mm | 0.03 - 0.06 mm | 0.03 - 0.06 mm |
| Puncak Daya Awal | 3.0 KW | 3.0 KW | 3.0 KW |
| Daya Terpasang Pengoperasian | 2.0 KW | 2.0 KW | 2.0 KW |
| Dimensi Mesin (P*L*T) | 4100 * 950 * 1500 mm | 4100 * 950 * 1500 mm | 4100 * 950 * 1500 mm |
| Berat Bersih Mesin | 500 Kg | 600 Kg | 680 Kg |
Kesesuaian Material & Format Pengemasan
Pembungkus horizontal kami kompatibel dengan berbagai komposit film pengemas dan dikonfigurasi untuk menghasilkan berbagai gaya segel pouch industri.
Makanan & Roti
Biskuit, roti, permen
Kebutuhan Sehari-hari
Sabun hotel, sisir, kartu
Perangkat Keras
Fitting, kunci logam, siku
Pasokan Medis
Masker wajah, suntikan, alat
Industri Kimia
Paket kantung desikan
Barang Khusus
Aneka bagian padat
Kantung Bantal Standar
Kantung Bantal Gusset
Kantung Lubang Gantung
Kantung Berantai / Sambung
Profil Penyegelan Khusus

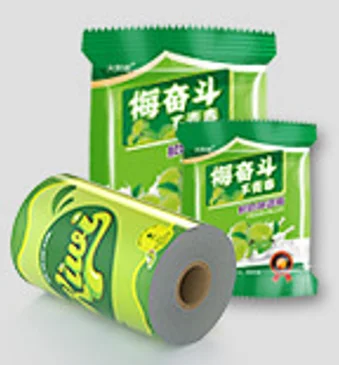

Film Komposit OPP
Film Komposit PE
Film Komposit CPP
Foil Laminasi AL/PE
Detail Komponen Utama

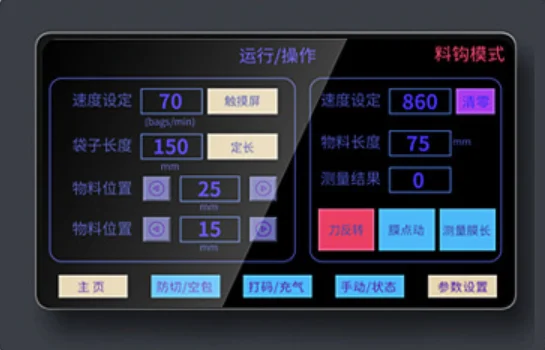

HMI Layar Sentuh Pintar
Dilengkapi layar sentuh HMI industri intuitif berukuran besar yang memungkinkan kontrol real-time akurat terhadap parameter utama termasuk kecepatan pengemasan dan pengaturan suhu.

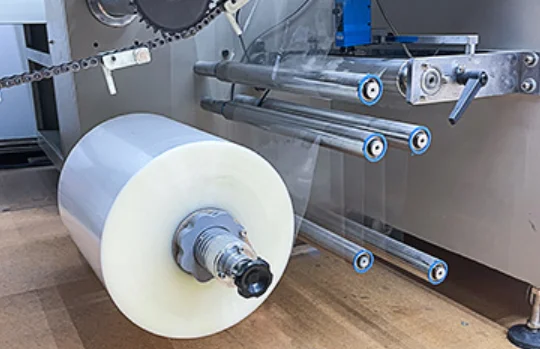

Poros Pengumpan Terinterkoneksi
Dibuat dari baja tahan karat premium, memanfaatkan beberapa poros penarik film yang saling terhubung untuk mengoordinasikan proses penarikan. Kompatibel dengan berbagai bahan film fleksibel.

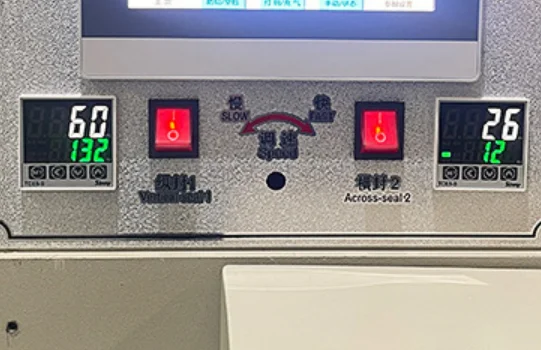

Kontrol Suhu Presisi
Menggunakan algoritma kontrol berbasis diferensial dengan setpoint eksternal dan fungsi umpan balik posisi katup, menampilkan suhu penyegelan film kemasan secara real-time.

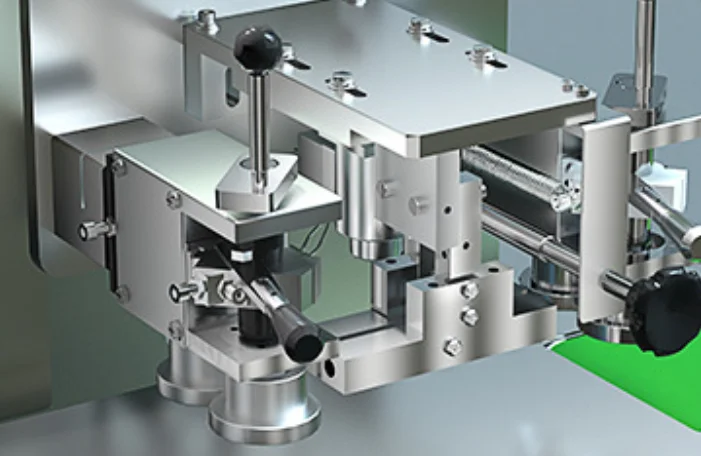

Roda Penyegel PID Independen
Dilengkapi kontrol suhu PID independen. Pemanasan diterapkan pada kedua meja putar untuk menyegel bukaan di bagian belakang kemasan dengan kinerja luar biasa.

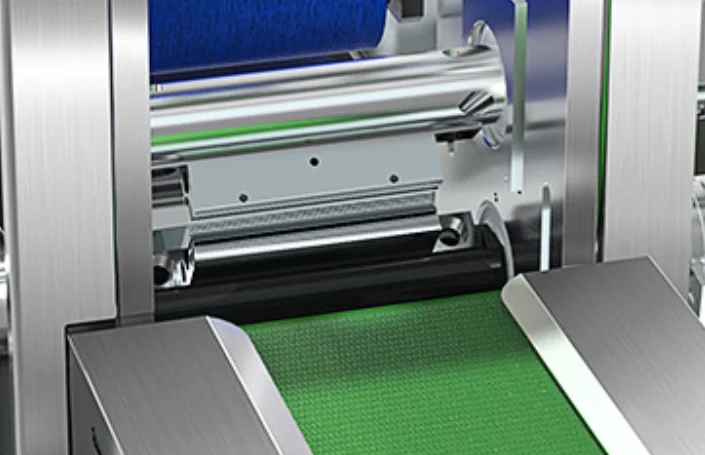

Rakitan Pemotong Baja Kecepatan Tinggi
Bilah pemotong dan pemegang pisau terbuat dari baja kecepatan tinggi premium, menampilkan ketahanan aus yang tinggi, ketahanan panas, dan kekerasan untuk memperpanjang masa pakai.
Motor Penggerak Servo Presisi
Motor servo mengontrol posisi, kecepatan, dan torsi secara presisi dengan respons cepat dan presisi tinggi, berfungsi sebagai komponen inti otomatisasi.
Pengujian Kualitas Pra-Pengiriman
1. Kustomisasi
Menyesuaikan kerah pembentuk kantung dan kecepatan rotasi rahang pemotong agar sesuai dengan ukuran barang Anda.
2. Uji 72 Jam
Menjalankan mesin secara terus-menerus selama 3 hari untuk memverifikasi timing motor dan stabilitas suhu.
3. Uji Coba
Menggunakan sampel produk padat asli Anda untuk menguji akurasi pembungkusan dan kekuatan kelim.
4. Video HD
Mengirimkan video pengujian dan laporan parameter kepada Anda untuk persetujuan sebelum pengiriman.
