Mesin Pengemas Vertikal VFFS Multi-guna HYS
Pengemas Vertical Form Fill Seal (VFFS) unggulan kami adalah sistem pengemasan industri yang dirancang untuk pabrik skala kecil hingga menengah. Mesin ini secara otomatis menangani pembentukan kantung, pengisian presisi, ekstraksi udara, pengodean, dan penyegelan dalam satu alur kerja berkelanjutan, menggantikan tenaga kerja manual yang mahal dengan akurasi yang konsisten.
Demo Video Langsung
Saksikan sistem pengemasan vertikal HYS VFFS beroperasi. Demonstrasi ini menampilkan pemuatan bahan otomatis, penyegelan presisi, dan pemotongan kecepatan tinggi yang tersinkronisasi.
Video Pengoperasian Mesin Pengemas Vertikal HYS VFFS-320
Klik untuk memutar video demonstrasi YouTube

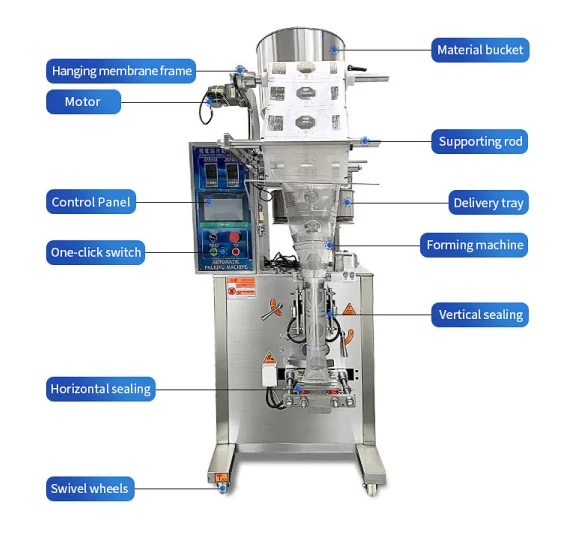

Analisis Struktur Produk
Tata Letak Ringkas & Jelas
Peralatan ini padat, konsumsi energinya rendah, mudah dioperasikan, dan mudah dibersihkan. Dengan desain modularnya, bagian-bagian utama seperti ember bahan, penyegel vertikal, penyegel horizontal, dan kerah pembentuk dirancang untuk akses perawatan yang cepat.
1. Corong Pengumpan
Corong stainless steel yang menampung granul atau bubuk, memberi umpan langsung ke mekanisme dosis.
2. Pembentuk Kantung Kerah
Kerah presisi tinggi yang melipat film datar menjadi selongsong silinder sempurna tanpa gesekan pelipatan.
3. Rahang Penyegel Vertikal
Elemen pemanas yang menyegel tumpang tindih vertikal film silinder untuk membentuk sambungan belakang yang kuat.
4. Sabuk Penarik Film
Sabuk penarik bertenaga vakum atau gesekan yang mengangkut selongsong film ke bawah dengan lancar pada panjang teratur.
5. Rahang Penyegel Horizontal
Rakitan penyegel melintang yang menyegel sambungan atas/bawah kantung dan memotong pouch individu.
6. Antarmuka Cerdas PLC
Panel layar sentuh digital untuk mengontrol kecepatan penarikan, suhu penyegelan, dan alarm diagnosis.
7. Poros Pemasangan Rol Film
Poros tugas berat yang menahan rol film pengemas dan memastikan kontrol tegangan yang konsisten.
8. Keluar Pouch Jadi
Mengeluarkan pouch yang telah selesai dengan lancar ke sabuk pengangkut inline atau meja putar pengumpul.
Fitur Teknik Utama
Kontrol Cerdas PLC
Eksekusi program kecepatan tinggi menyimpan parameter hingga 10 gaya produk, memungkinkan transisi produk yang cepat.
Sabuk Penarik Presisi
Sabuk penarik karet penggerak gesekan yang digerakkan oleh pengontrol torsi tinggi mencegah selip film dan memastikan panjang kantung yang presisi.
Penyegelan Termal PID
Pengontrol suhu independen ganda memastikan segel horizontal dan vertikal yang bersih dan bebas bocor pada film berlaminasi.
Interlock Keselamatan
Alarm peringatan otomatis dan sensor pelindung keselamatan segera menghentikan operasi mesin selama situasi abnormal.
Matriks Spesifikasi Teknis
| Parameter Spesifikasi | Model 320 | Model 420 | Model 520 |
|---|---|---|---|
| Catu Daya | 220V / 50-60Hz | 220V / 50-60Hz | 220V / 50-60Hz |
| Daya Terpasang | 3.0 KW | 3.0 KW | 3.0 KW |
| Kecepatan Pengemasan | ≤ 25 - 55 kantung/mnt | ≤ 25 - 55 kantung/mnt | ≤ 25 - 55 kantung/mnt |
| Batas Ukuran Kantung | P: 20 - 150 mm L: 20 - 100 mm | P: 20 - 280 mm L: 20 - 200 mm | P: 20 - 320 mm L: 20 - 250 mm |
| Dia. Luar Rol Film Maks. | ≤ φ450 mm | ≤ φ450 mm | ≤ φ450 mm |
| Dia. Drum Tali Kawat | ≤ φ200 mm | ≤ φ200 mm | ≤ φ200 mm |
| Dia. Rol Label | ≤ φ300 mm | ≤ φ300 mm | ≤ φ300 mm |
| Rentang Dosis Pengukuran | 0.5 - 50 g | 0.5 - 50 g | 0.5 - 50 g |
| Dimensi Bentuk (P * L * T) | 110 * 81 * 177 cm | 110 * 75 * 168 cm | 110 * 76 * 170 cm |
| Berat Bersih Mesin | 250 Kg | 350 Kg | 400 Kg |
Kesesuaian Material & Format Pengemasan
Sistem vertical form fill seal (VFFS) kami dapat diintegrasikan dengan pengisi cangkir volumetrik, pengisi auger, atau pompa piston untuk mengemas beragam produk ke dalam berbagai format kantung.
Camilan & Granul
Keripik, permen, kacang-kacangan
Pertanian & Biji-bijian
Biji kopi, beras, benih
Perangkat Keras & Komponen
Sekrup, klip, bagian plastik
Bubuk Obat
Ekstrak herbal, dosis bubuk
Bubuk Kimia
Deterjen, bubuk halus
Bubuk Makanan
Bubuk kopi, susu bubuk
Kantung Bantal (Segel Belakang)
Segel 3 Sisi Pouch
Segel 4 Sisi Pouch
Stick Pack (Sachet)
PET/AL/PE
Film komposit aluminium foil penghalang tinggi untuk kopi/bubuk.
PET/PE & OPP/PE
Film bening/laminasi standar untuk camilan dan permen umum.
Nylon/PE & Paper/PE
Film kantung vakum tahan tusukan dan kemasan kertas ramah lingkungan.
Detail Komponen Utama

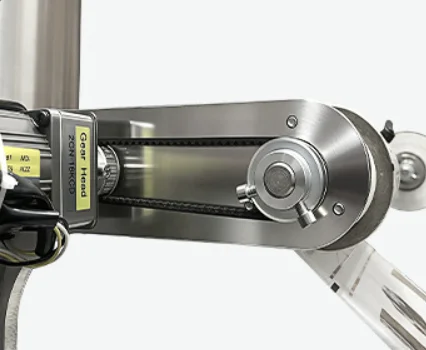

Bahan Berkualitas Tinggi
Elemen struktural kokoh dari paduan yang diperkuat premium untuk menjamin keandalan mekanis jangka panjang.

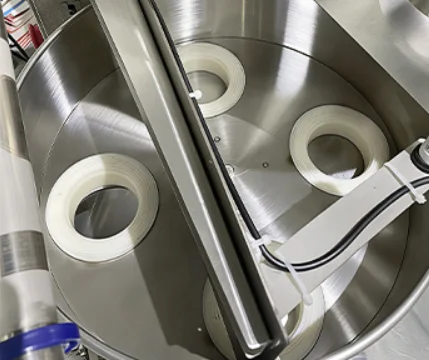

Meja Putar Volumetrik
Pengukuran dosis cangkir meja putar dengan kontrol sensor inframerah dan volume cangkir yang dapat disesuaikan untuk menjamin distribusi produk yang stabil.

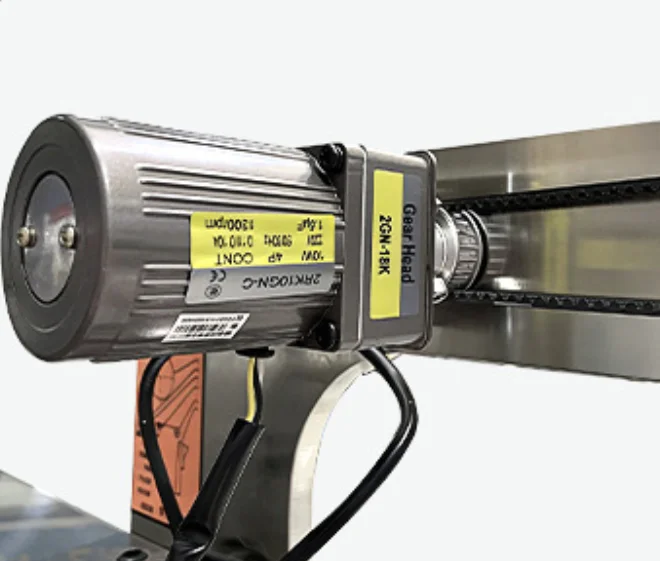

Motor Pengumpan Film
Sistem motor pengangkut film berkinerja tinggi yang memberikan kecepatan umpan mulus berkelanjutan dan tegangan film yang stabil.

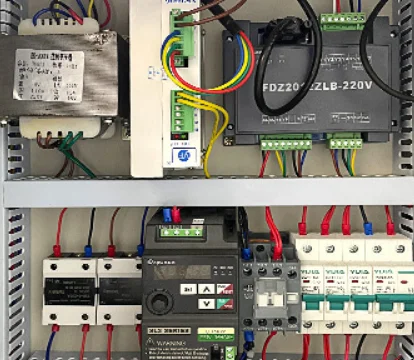

Kabinet Listrik
Pengabelan sistem listrik yang rapi, bersih, dan terorganisir tanpa berantakan, dilengkapi pemutus sirkuit keselamatan kelas premium.

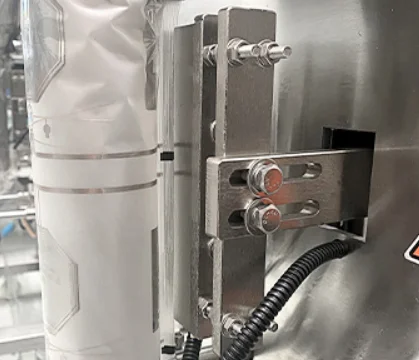

Penyegelan Vertikal
Kecepatan pemanasan cepat dan distribusi suhu seragam dengan konduktivitas termal tinggi, mencegah deformasi film dan tumpang tindih.

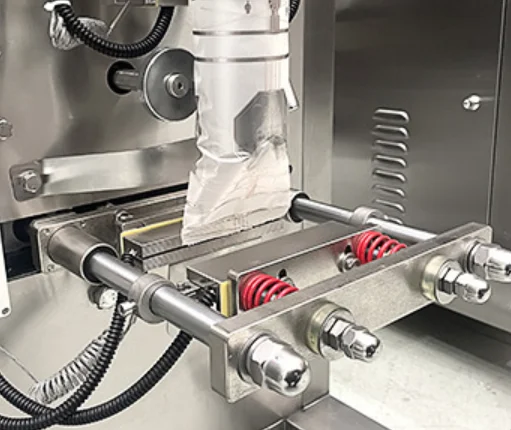

Penyegelan Horizontal
Kecepatan pemanasan cepat dan distribusi suhu seragam dengan konduktivitas termal tinggi, memastikan pemotongan bersih tanpa menekan sabuk penarik.
Pengujian Kualitas Pra-Pengiriman
1. Kustomisasi
Menyesuaikan kerah pembentuk kantung dan segel agar sesuai dengan ukuran kantung Anda.
2. Uji 72 Jam
Menjalankan pengemas secara terus-menerus selama 3 hari untuk memverifikasi pemanasan dan stabilitas program.
3. Uji Coba
Menggunakan sampel bahan asli Anda untuk menguji kualitas penyegelan dan kecepatan pengisian.
4. Video HD
Mengirimkan video pengujian dan laporan parameter kepada Anda untuk persetujuan sebelum pengiriman.
